LE HAMEAU DE L’INFIRMERIE
MANOSQUE (04100) - TCE - 2015
Le projet
Le projet consistait en la construction de 37 villas groupées réparties en 7 bandes avec des décalages de niveau. Les villas sont destinées à être louées en habitat social. Le projet est situé en périphérie de Manosque sur la route de Pierrevert.
Les villas sont du type T3 à T5 avec RDC et étage.
Un parking véhicule est réalisé en périphérie du site avec une couverture de type structure métallique avec végétalisation.
La performance thermique recherchée sur cette opération était le label THPE 2005.
Les chiffres clés
Coût total HT : 4.186.000€
Surface construite : 2580m² de revêtement de sol
Délais : Décembre 2013, livraison juin 2015
Gros oeuvre : Béton 2600m3, façade agglos 3400m², voile béton 3200m², plancher 3880m²
Surface de couverture et étanchéité : 1850m² (charpente + tuile) et 1465m² d’étanchéité
Surface de façades : 3780m² d’enduit
Menuiseries extérieures : Menuiseries PVC avec volet roulant ou volets battant
Plâtrerie, doublage et faux plafonds : 3900m² doublage + 2150m² cloison + 1470m² faux plafond
Revêtement de sols : 1940m² carrelages, 410m² de faïence, 640m² de sol PVC
Peinture : 9400m² de projection gouttelette
Electricité chauffage : Courants forts et faibles
Plomberie : Equipement sanitaire et réseau, ventilation mécanique, chauffage individuel gaz Description
Acquis dans le cadre d’un appel d’offre marché public, la résidence L’INFIRMERIE a été réalisée en entreprise générale.
L’entreprise RAGOUCY a réalisé le lot Gros œuvre de l’opération et a sous-traité l’ensemble des autres lots de la construction.

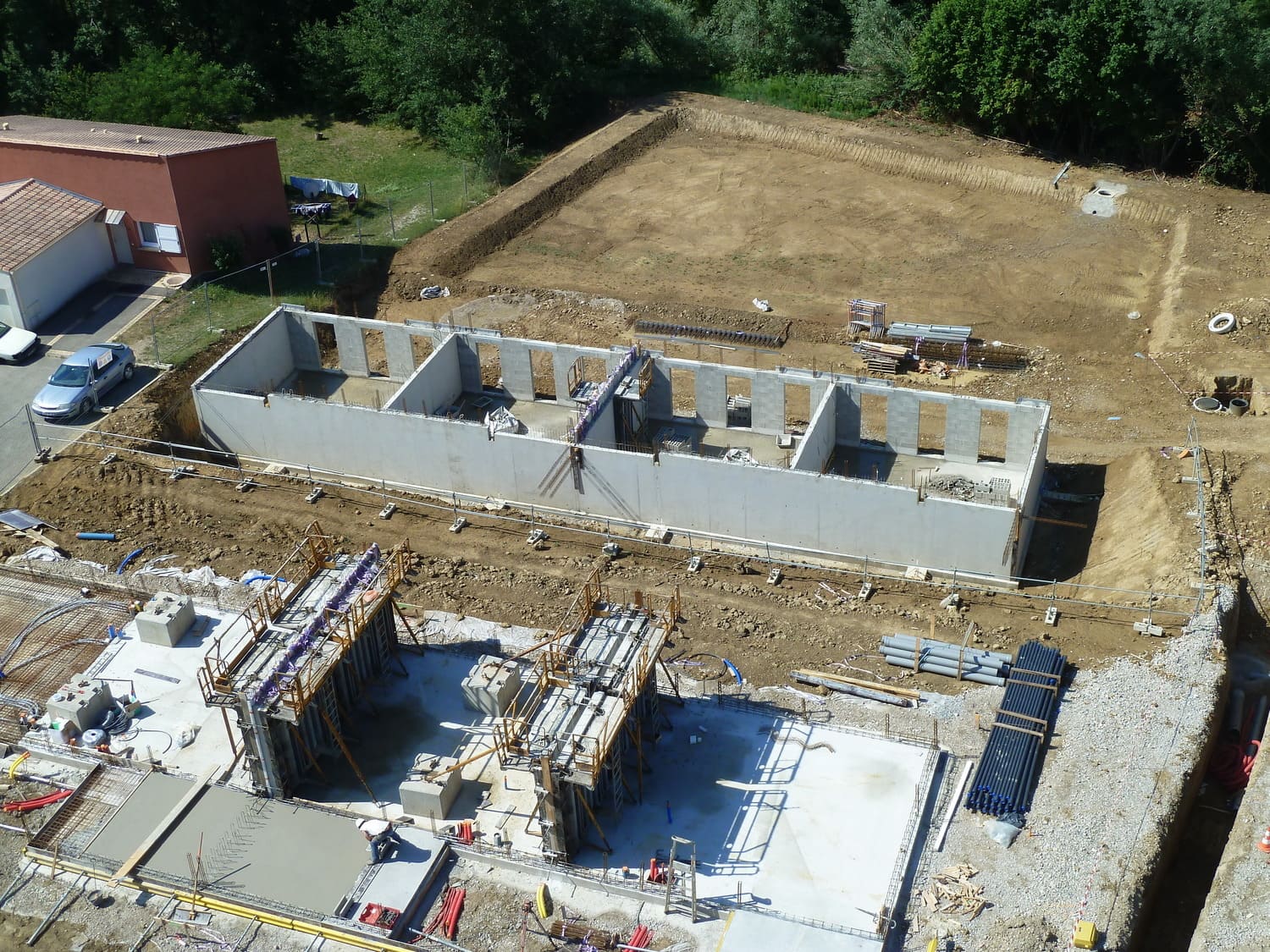

L’opération a été réalisée de façon traditionnelle :
-
Fondation en béton armé
-
Dalle portée isolée
-
Elévations en béton banché avec des banches SATECO 9010 pour les refends et en agglomérés creux de 20 pour les façades
-
Plancher en dalle pleine avec coffrage léger ALPHIDALLE
Les murs en agglos creux ont été sous-traités par le lot GO.
Le chantier a été réalisé avec les matériels suivants :
-
Grue LIEBHERR 160ECB-8
-
Banches SATECO 9010
-
Coffrage de plancher manuportable ALPHIDALLE
La charpente a été réalisée en fermettes industrialisées. La couverture est en tuile.

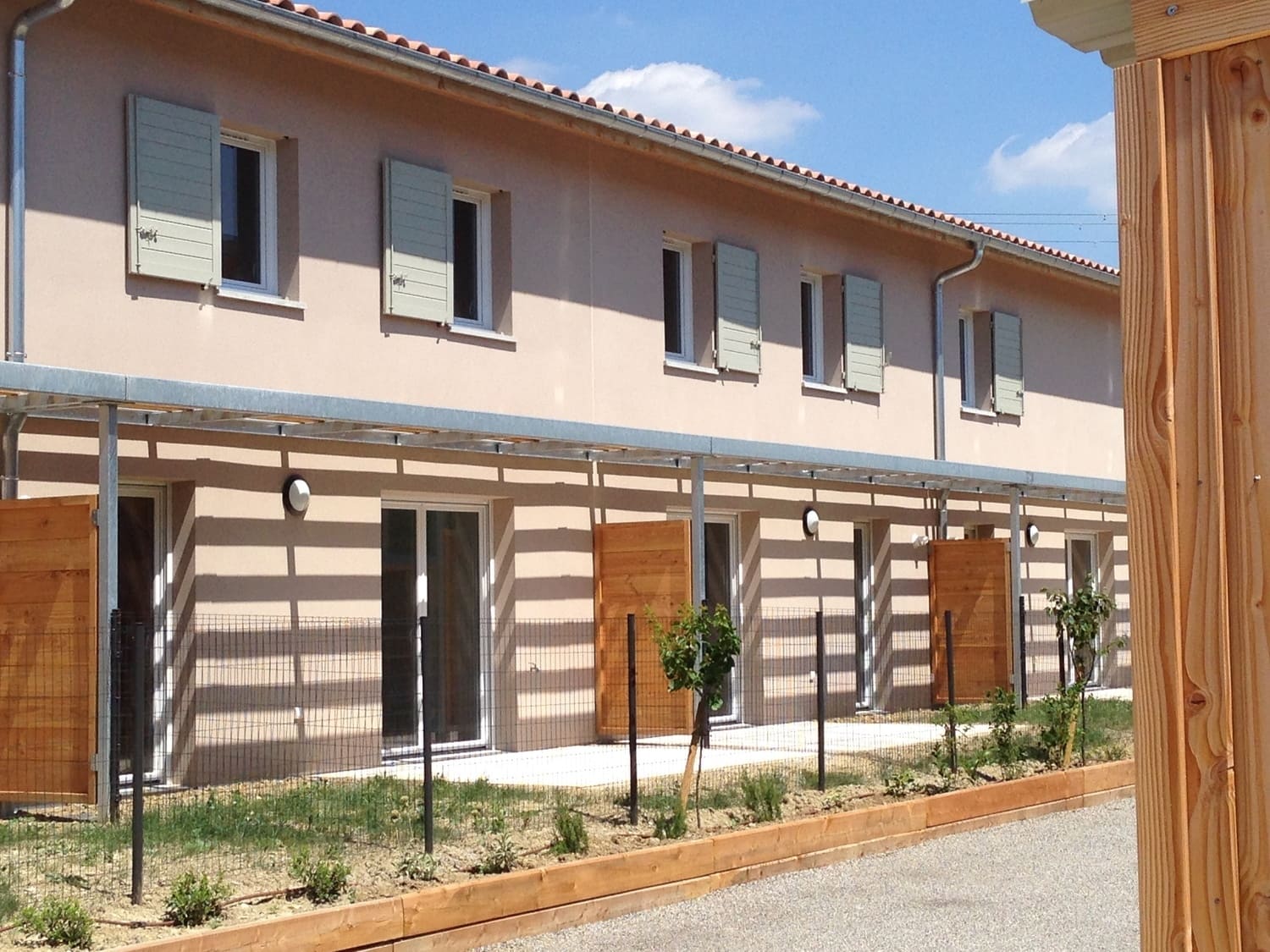

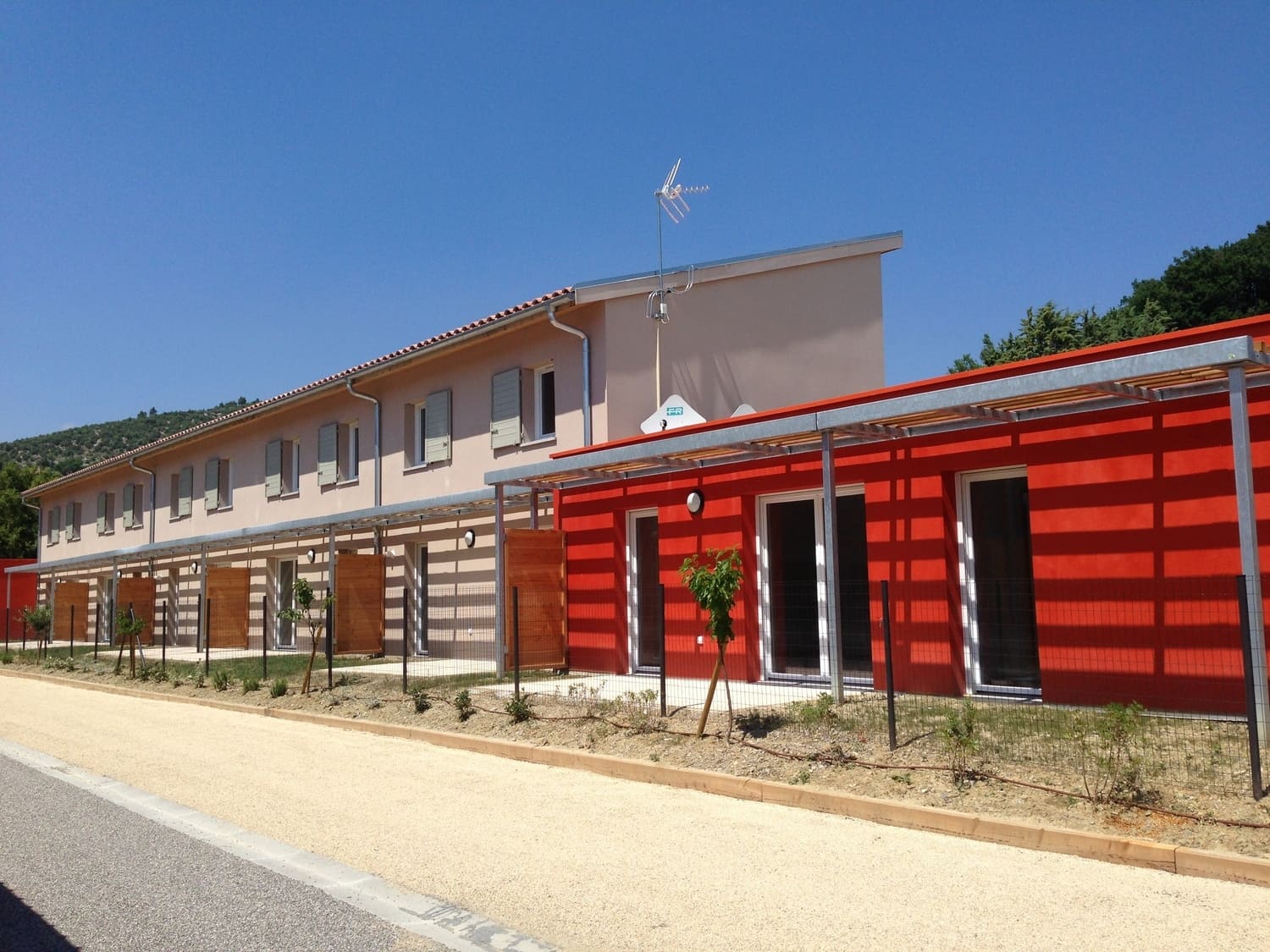

Les façades sont traitées en enduit monocouche finition grattée de différentes couleur et en bardage bois mélèze.
L’étanchéité des terrasses a été réalisée par des feuilles bitumineuses et la protection faite par du gravillon. Les parties enterrées ont été étanchées par des feuilles bitumineuses ou imperméabilisées.
Les aménagements intérieurs sont traités comme suit : cloison de type alvéolaire en plaque de plâtre, doublage en façade par complexe isolant + plaque de plâtre collé, faux plafond en plaque de plâtre lisses, les sols sont carrelés ou revêtues de sols PVC, les murs et plafonds sont revêtus de projection type gouttelette.
Les menuiseries extérieures sont en PVC blanc dont certaines ont des volets roulants manuels ou des volets bois battants.
Les intervenants
MAÎTRE D’OUVRAGE : H2P de DIGNE LES BAINS
ENTREPRISE : RAGOUCY SAS de GAP
MAÎTRE D’ŒUVRE : Cabinet ARS-ACAMP de GREOUX LES BAINS
BET Structure : DE VIRIS de MARTIGUES
BUREAU DE CONTROLE : Bureau VERITAS de DIGNE LES BAINS
COORDONATEUR SPS : APAVE SUD EUROPE de ST PAUL LEZ DURANCE
BET FLUIDES : MIDI ENR de ROGNES
BET GEOTECHNIQUE : ERG GEOTECHNIQUE de LA SEYNE SUR MER
CERQUAL : CERQUABAT SUD d’AIX EN PROVENCE Points particuliers :
